Amaç trafodan gelen AC'yi dalgalanması(ripple) mümkün olduğunca az DC'ye çevirmek..

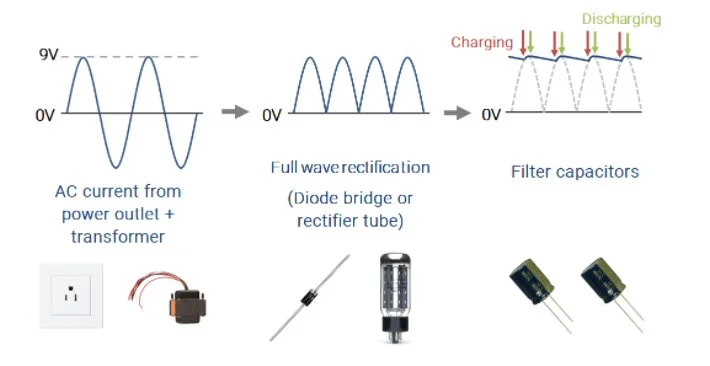

Aşağıda basitçe özetlenmiş.. Trafodan çıkan AC'nin alt kısmı rectifier / düzeltici ile pozitife çevriliyor ve sonra da filtre kondansatörleriyle dalgalanmalar düzeltiliyor..
Pratikte filtre kondansatörlerinin arasında dirençler (ve bazen bobin /choke) kullanılarak dalgalanmalar kademe kademe azaltılıyor.
151657 eklentisini görüntüle
Artan 100hz'lik bir dip gürültüsü varsa değiştirilmesi gerektiği anlaşılır.. ( 50hz'lik AC'nin alt kısmı üstteki şekilde yukarı katlandığında dalgalanma frekansı 100hz oluyor)
