El yapımı efekt pedalı

chilly

chilly

Merhabalar sevgili abilerim ablalarım kardeşlerim. Yazın başından beri düşünüyordum bir türlü fırsat bulamadım bu işe kalkışmaya. Amcamın yanında, elektronikçide çalışıyorum. Bir kaç makina var elimin altında(Lehim, pcb için vs.). Bende bu fırsatı el yapımı pedal yaparak değendirebilirim belki diye düşündüm. Forumda biraz gezindim ama el yapımı pedal hakkındaki yazıların çoğu çok eski(2006 2007 vs.) Şimdi şartlar çok değişti tabiki. Daha gecenleyin tonex one diye bir meret çıktı. Bunun gelde nasıl rakibi ol.
Tabiki aklımdaki fikir özgün bir pedal yapmak değil şu anlık. Klon pedallar yapmayı düşünüyorum. Basitten başlayıp zamanla geliştirmek istiyorum. Hem dediğim gibi amcamın yanında çalıştığım için sermayemde var az buçuk. Fikirlerinizi almak isterim

chilly demiş ki:
Merhabalar sevgili abilerim ablalarım kardeşlerim. Yazın başından beri düşünüyordum bir türlü fırsat bulamadım bu işe kalkışmaya. Amcamın yanında, elektronikçide çalışıyorum. Bir kaç makina var elimin altında(Lehim, pcb için vs.). Bende bu fırsatı el yapımı pedal yaparak değendirebilirim belki diye düşündüm. Forumda biraz gezindim ama el yapımı pedal hakkındaki yazıların çoğu çok eski(2006 2007 vs.) Şimdi şartlar çok değişti tabiki. Daha gecenleyin tonex one diye bir meret çıktı. Bunun gelde nasıl rakibi ol.
Tabiki aklımdaki fikir özgün bir pedal yapmak değil şu anlık. Klon pedallar yapmayı düşünüyorum. Basitten başlayıp zamanla geliştirmek istiyorum. Hem dediğim gibi amcamın yanında çalıştığım için sermayemde var az buçuk. Fikirlerinizi almak isterim
Hepsini görmek için tıklayın...
Zevk için yapıp kendiniz çalacaksanız hiç durmayın. gayet iyi fikir.
Ama başka amaç için ise boş verin, Ali Express ile kapışılmaz 🤣 Demon Fx'in Hermida Zen Drive klonum yolda🙂

chilly demiş ki:
Merhabalar sevgili abilerim ablalarım kardeşlerim. Yazın başından beri düşünüyordum bir türlü fırsat bulamadım bu işe kalkışmaya. Amcamın yanında, elektronikçide çalışıyorum. Bir kaç makina var elimin altında(Lehim, pcb için vs.). Bende bu fırsatı el yapımı pedal yaparak değendirebilirim belki diye düşündüm. Forumda biraz gezindim ama el yapımı pedal hakkındaki yazıların çoğu çok eski(2006 2007 vs.) Şimdi şartlar çok değişti tabiki. Daha gecenleyin tonex one diye bir meret çıktı. Bunun gelde nasıl rakibi ol.
Tabiki aklımdaki fikir özgün bir pedal yapmak değil şu anlık. Klon pedallar yapmayı düşünüyorum. Basitten başlayıp zamanla geliştirmek istiyorum. Hem dediğim gibi amcamın yanında çalıştığım için sermayemde var az buçuk. Fikirlerinizi almak isterim
Hepsini görmek için tıklayın...
Elimde bir çok devrenin PCB devre şemaları var isterseniz paylaşabilirim. Bir kaç site de var. Bu pedal işinin en sıkıntısı gürültüyü engellemek ve potlar. Potlar logaritmik pot olması lazım SoloAnkara müzikte 100 liradan başlıyor olması lazım, derseniz elektronikçi de ki potlar olmaz mı derseniz maalesef olmuyor zaten ucuz potlar toleransları bir tık yüksek ve lineer pot olduğu için pedal üzerinde pek bir ayar yapamıyorsunuz anlamı olmuyor. AliExpress veya Amazon'dan da getirebilirsiniz potları.

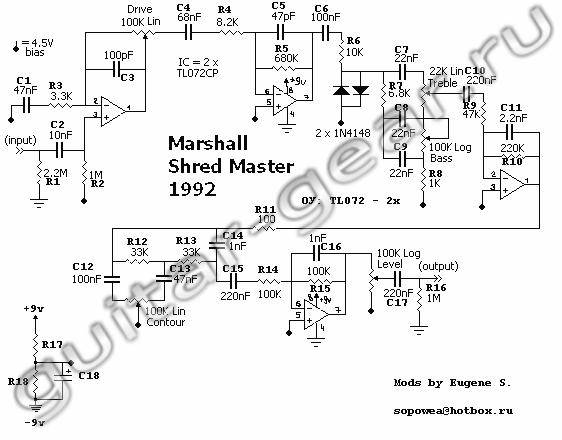

Marshall Shred Master öneririm harbi güzel tonları var bu pedalın bir ara yapmıştım çok iyiydi ama sonra bozuldu tamir etmeye de üşendim ama güzel bir PCB basarsan harbi iyi olur bunu Proteus'ta falan da hazırlamıştım hatta istersen onu da paylaşabilirim.

BaHeS_07 demiş ki:
Elimde bir çok devrenin PCB devre şemaları var isterseniz paylaşabilirim. Bir kaç site de var. Bu pedal işinin en sıkıntısı gürültüyü engellemek ve potlar. Potlar logaritmik pot olması lazım SoloAnkara müzikte 100 liradan başlıyor olması lazım, derseniz elektronikçi de ki potlar olmaz mı derseniz maalesef olmuyor zaten ucuz potlar toleransları bir tık yüksek ve lineer pot olduğu için pedal üzerinde pek bir ayar yapamıyorsunuz anlamı olmuyor. AliExpress veya Amazon'dan da getirebilirsiniz potları.
Hepsini görmek için tıklayın...
Teşekkür ederim gerçekten, şemaları tonepad sitesinden bulabiliyorum çoğu şema var. Olurda bulamazsam herhangi birini yazarım 🙂

Gürültüyü engelleme konusunda herhangi bilgim yok maalesef. Büyük ihtimal başıma gelecek. Okuduğum çoğu kişinin başına gelmiş zaten. Bir şekilde çözerim umarım. Acaba neyden kaynaklanır bu gürültü, pcb den dolayı mı?

Evet Aliexpress ten temin etmeyi düşünüyorum. Pedal kitler oluyor direk. Hem kasa hem potlar. Güzel resim çizebilen, yetenekli bir arkadaşım var yanımda zaten onunla gireceğiz inşallah bu işe. O da belki okuyordur burayı selam olsun Can'a. Daha hiç metal boyamamis ama bir şekil halletmeye çalışacağız🙂

Son düzenleme:
BaHeS_07 demiş ki:

Marshall Shred Master öneririm harbi güzel tonları var bu pedalın bir ara yapmıştım çok iyiydi ama sonra bozuldu tamir etmeye de üşendim ama güzel bir PCB basarsan harbi iyi olur bunu Proteus'ta falan da hazırlamıştım hatta istersen onu da paylaşabilirim.
Hepsini görmek için tıklayın...
Olur tabiki, memnun olurum paylaşırsanız. Henüz öğrenme aşamasındayım çoğu şeyi. Ama fikir olur en azından.

Aklımda fuzz face yapmak vardı ilk olarak. Pcb hazırlama çalışıyorum. Bir tane yaptım hatta da plakanin bir yeri silik gibi çıktı. Sanırım bir yeri yamuktu anlamadım tam bende.

chilly demiş ki:
Olur tabiki, memnun olurum paylaşırsanız. Henüz öğrenme aşamasındayım çoğu şeyi. Ama fikir olur en azından.

Aklımda fuzz face yapmak vardı ilk olarak. Pcb hazırlama çalışıyorum. Bir tane yaptım hatta da plakanin bir yeri silik gibi çıktı. Sanırım bir yeri yamuktu anlamadım tam bende.
Hepsini görmek için tıklayın...

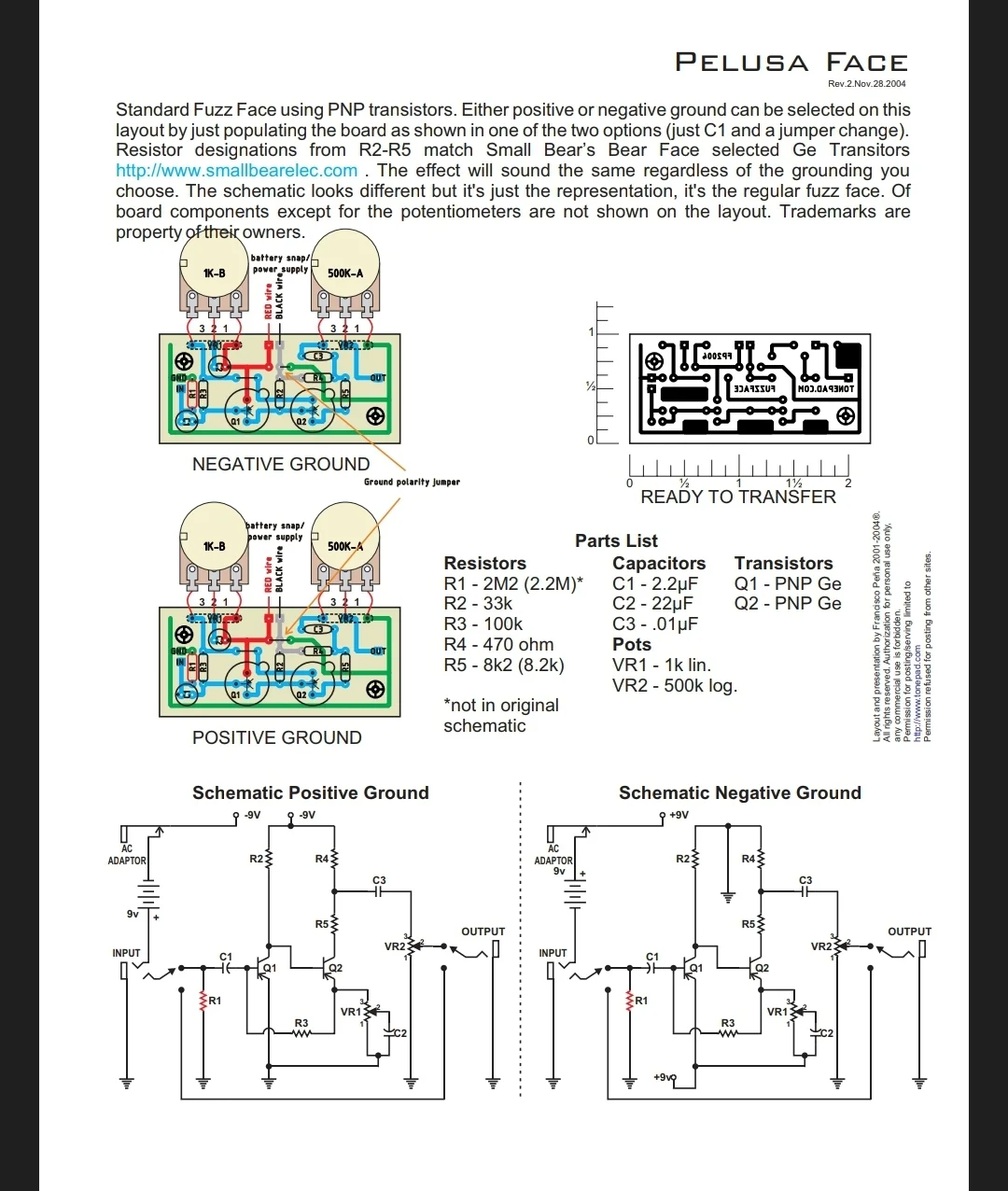

Fuzz Pedal yapmak için Germanyum Transistör var ve yine onun için de 500k logaritmik pot lazım diye biliyorum. Silikon transistörle bir dene bakalım hangi şemaya bakarak yapıyorsun?

Hiç uğraşma şema ile falan, şimdiye kada 39893 kere doğrulanmış pcb'lerden yararlan, Fuzz Face dünyada en çok yapılan 2. pedal falan olabilir TS'den sonra.

Sadece tonepad'a bağlı kalma, Perf and PCB Effects Layouts a da göz at, sürekli güncel şeyler eklenir. Hatta stripboard ile başlamanı tavsiye ederim öncelikle, şeritli ve delikli olarak düşünebilirsin. Onların projeleri için de Dirtbox Layouts a bakabilirsin. Bir site daha vardı unuttum adını.

Ayrıca https://pedallayouts.com/ dan da yararlanabilirsin.

Sormak istediğin şeyler olursa destek olurum elimden geldiğince. Ben epey süredir yapıp sahnede de kullanıyorum, eşe dosta da satıyorum. Hem ucuza geliyor, hem uğraş oluyor.

Baran_Ismen demiş ki:
Hiç uğraşma şema ile falan, şimdiye kada 39893 kere doğrulanmış pcb'lerden yararlan, Fuzz Face dünyada en çok yapılan 2. pedal falan olabilir TS'den sonra.

Sadece tonepad'a bağlı kalma, Perf and PCB Effects Layouts a da göz at, sürekli güncel şeyler eklenir. Hatta stripboard ile başlamanı tavsiye ederim öncelikle, şeritli ve delikli olarak düşünebilirsin. Onların projeleri için de Dirtbox Layouts a bakabilirsin. Bir site daha vardı unuttum adını.

Ayrıca https://pedallayouts.com/ dan da yararlanabilirsin.

Sormak istediğin şeyler olursa destek olurum elimden geldiğince. Ben epey süredir yapıp sahnede de kullanıyorum, eşe dosta da satıyorum. Hem ucuza geliyor, hem uğraş oluyor.
Hepsini görmek için tıklayın...
Çok teşekkür ederim🙂 Tonepad part list'i de paylaştığı için oraya bakıyorum daha çok.

chilly demiş ki:
Çok teşekkür ederim🙂 Tonepad part list'i de paylaştığı için oraya bakıyorum daha çok.
Hepsini görmek için tıklayın...
A tip potları bluemavi.com da bulabilirsin, ama bazı devreler C ister, yani ters log, B veya A bağlarsan çok dandik iş görür, bu C'ler Türkiye'de yok, Tayda'dan aldım zamanında topluca.
Bir de germanyum transistörler konusunda şüpheliyim, varsa Karaköy'de vardır.

Baran_Ismen demiş ki:
A tip potları bluemavi.com da bulabilirsin, ama bazı devreler C ister, yani ters log, B veya A bağlarsan çok dandik iş görür, bu C'ler Türkiye'de yok, Tayda'dan aldım zamanında topluca.
Bir de germanyum transistörler konusunda şüpheliyim, varsa Karaköy'de vardır.
Hepsini görmek için tıklayın...
Germanyum transistörler için belki eski televizyoncularda olabilir pek seçenek kalmıyor eski devre elemanı olduğu için. Ben burada ki televizyoncuya sorduğum AC180 elinde olduğunu söylemişti emin olamadım AC180 fuzz devresi için uygun olur mu çünkü hFe değeri farklı AC128'e göre. Bluemavi.com sitesini ilk defa gördüm harbiden güvenilirse logaritmik pot buradan alınabilir.

BaHeS_07 demiş ki:
Germanyum transistörler için belki eski televizyoncularda olabilir pek seçenek kalmıyor eski devre elemanı olduğu için. Ben burada ki televizyoncuya sorduğum AC180 elinde olduğunu söylemişti emin olamadım AC180 fuzz devresi için uygun olur mu çünkü hFe değeri farklı AC128'e göre. Bluemavi.com sitesini ilk defa gördüm harbiden güvenilirse logaritmik pot buradan alınabilir.
Hepsini görmek için tıklayın...
Ben yıllardır hiç bir yerde bulamadığım parçaları bluemavi'de buluyorum, hiç bir sıkıntı yaşatmıyor.
Dirençler için özellikle 100k ve üzeri metal film kullanmanızı tavsiye ederim, nacizane.

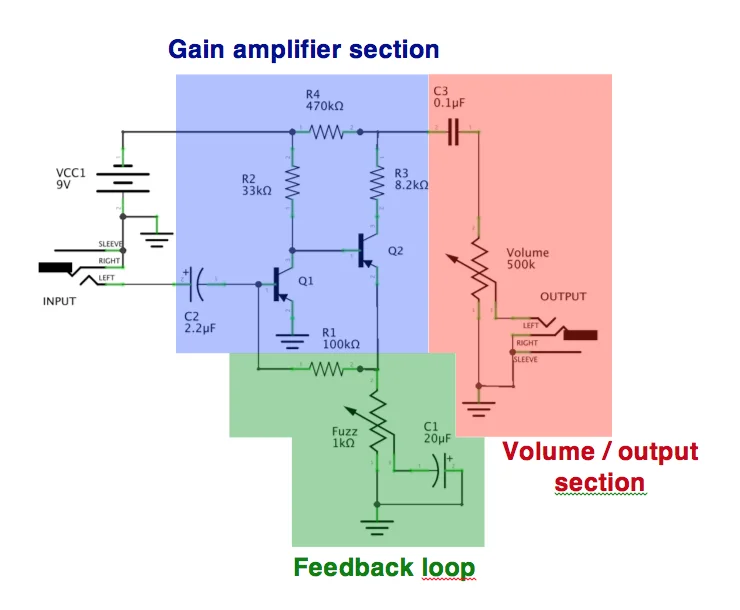

AC'ye gelince, bacak dizilimi aynı ise hFe değeri, pedalın oluşturduğu gain'e direkt etki edecektir, en azından bu devre özelinde. Bunu da şemadan gördüğüm kadarıyla collector bacaklarındaki direnç değerleriyle aşağı veya yukarı yönlü oynayarak telafi edebilirsin diye düşünüyorum. Yüksek hFe = yüksek kazanç / amplifikasyon olacaktır. Aşağıdaki görsel de dediklerime paralel zaten. 33k ve 8.2k ile duruma göre aşağı veya yukarı yönlü değişim yapabilirsiniz eğer 128 bulamazsanız.

Veya bir tık ötesi bir tane DPDT mini sviç ile (6 bacak), bir taraf 33k + 8.2k, diğer taraf atıyorum 10k + 2.2k olacak şekilde bir opsiyon da ekleyebilirsiniz, çift gain modlu bir pedal olur. Yaptığım Muff'da öyle yapmıştım ton stage'de, bir taraf Muff diğer taraf HM-2'ye yakın bir karakter veriyordu 🙂


Blue mavi veri güvenliği açısından maalesef oldukça sıkıntılı bir firma. Verilerinizin internette erişilebilir olmasını istemiyorsanız, buradan online alışveriş tavsiye etmem...

Detayına girmeyeyim.. Dileyen özelden sorabilir.

Son düzenleme:
Baran_Ismen demiş ki:
Ben yıllardır hiç bir yerde bulamadığım parçaları bluemavi'de buluyorum, hiç bir sıkıntı yaşatmıyor.
Dirençler için özellikle 100k ve üzeri metal film kullanmanızı tavsiye ederim, nacizane.

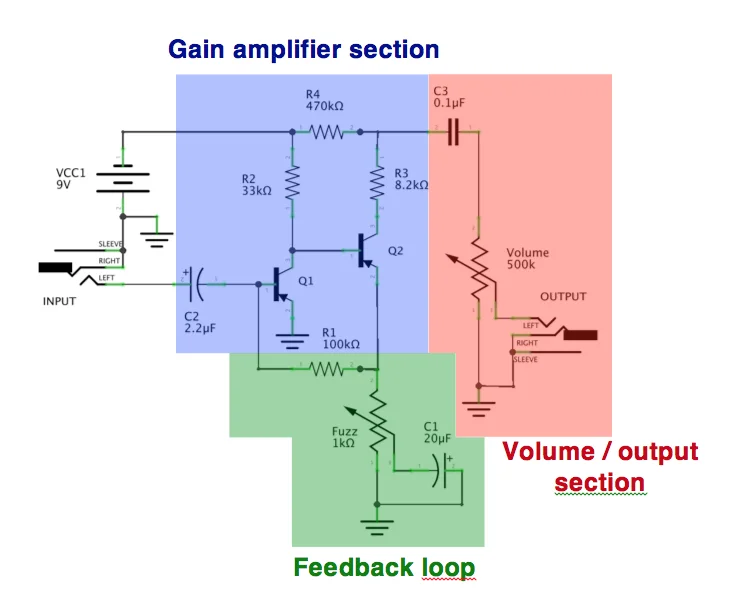

AC'ye gelince, bacak dizilimi aynı ise hFe değeri, pedalın oluşturduğu gain'e direkt etki edecektir, en azından bu devre özelinde. Bunu da şemadan gördüğüm kadarıyla collector bacaklarındaki direnç değerleriyle aşağı veya yukarı yönlü oynayarak telafi edebilirsin diye düşünüyorum. Yüksek hFe = yüksek kazanç / amplifikasyon olacaktır. Aşağıdaki görsel de dediklerime paralel zaten. 33k ve 8.2k ile duruma göre aşağı veya yukarı yönlü değişim yapabilirsiniz eğer 128 bulamazsanız.

Veya bir tık ötesi bir tane DPDT mini sviç ile (6 bacak), bir taraf 33k + 8.2k, diğer taraf atıyorum 10k + 2.2k olacak şekilde bir opsiyon da ekleyebilirsiniz, çift gain modlu bir pedal olur. Yaptığım Muff'da öyle yapmıştım ton stage'de, bir taraf Muff diğer taraf HM-2'ye yakın bir karakter veriyordu 🙂

166731 eklentisini görüntüle
Hepsini görmek için tıklayın...
Sağolun hocam teşekkürler bir deneyeyim bakalım Fuzz pedalın sesini pek sevemedim ama yine de bir denemek lazım. İnsan Hendrix vari bir şey çıkacak sanıyor ama çok hayale kapılmamak lazım.

Tavsiyem silikon bc108b / bc108c transistörler denemen. Hem maliyeti düşük hem bulması kolay hem de Hendrix vari şeylere daha çok yaklaşırsın. Ayrıca silikon transistörleri kullanması her anlamda daha kolaydır.
