Dostum selam,
Benim de elektronik bilgim gitar ses devresi kurmak ve kendi footswitch vs basit şeylerini yapabilmekle sınırlı.

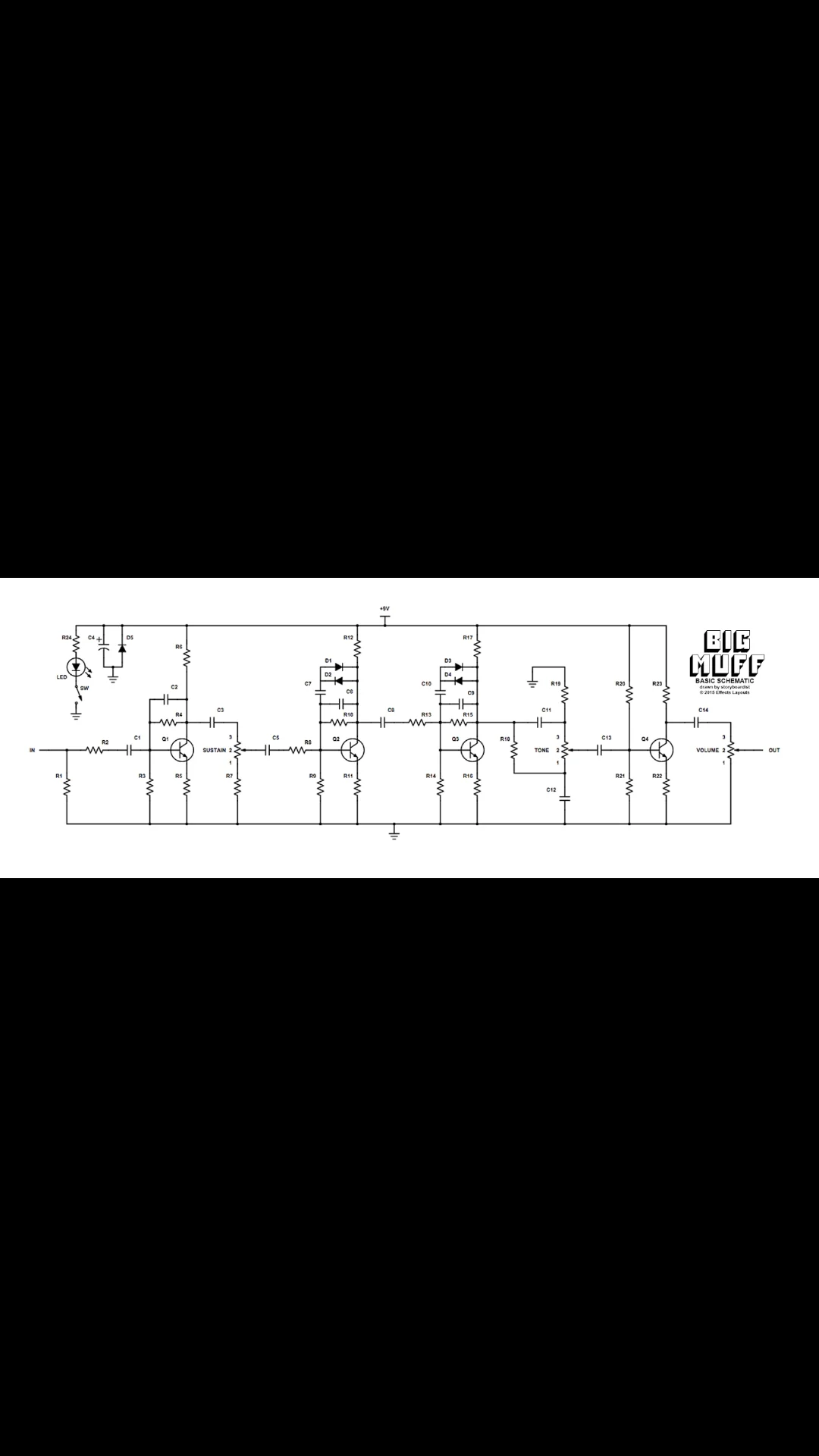

Diyagramın bir kısmını okuyabiliyorum, ancak ilgili direnç, potans, kapasitör vs'nin değerleri yazmıyor. Yani buradaki bilgilerden sana bir malzeme listesi ben çıkartamam.

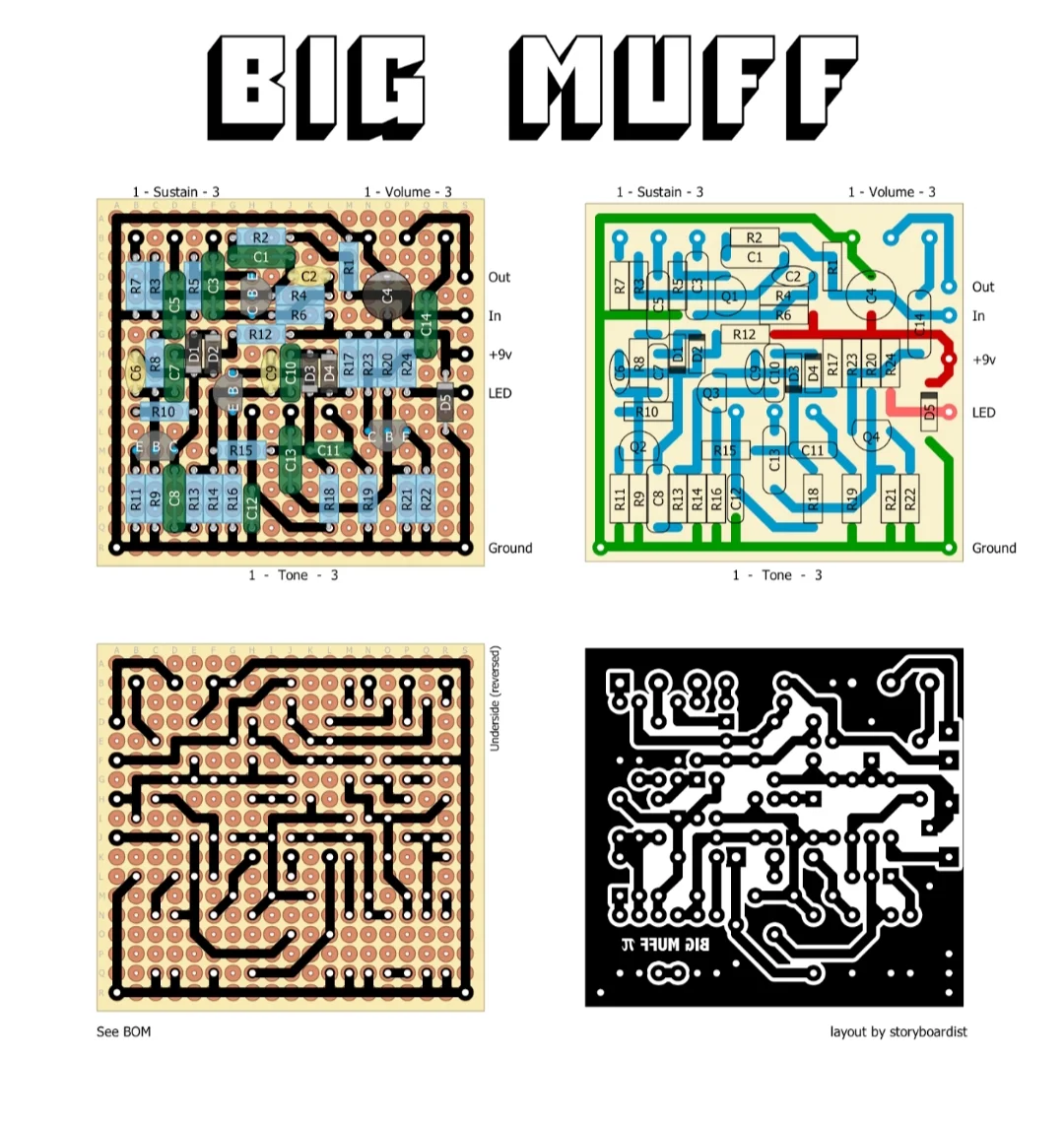

Resmin bir kenarında See BOM diye bir ibare var. BOM normalde Bill Of Materials, yani malzeme listesidir. Bu resimleri aldığın kaynağı bir daha inceler misin kıyıda köşede kalmış gözünden kaçan bir link, bir dosya eki vs var mı diye ?
Şu delikli kartlar solderable breadboard olarak geçiyor diye biliyorum. Kendi PCB'ni yapmak ya da yaptırmakla uğraşmaktansa böylesi daha kolay ve ekonomik olur.
R ile gösterdiği şeyler direnç, C ile gösterdikleri kapasitör/kondansatör |> <| şeklinde gösterilen elemanlar diyot vs ama dediğim gibi sayısal değerleri yok. Bunları bilmeden malzemeleri çıkartamayız.
