Elektro gitar manyetik bağlantısı nasıl yapılır?

Nierrora · Çarşamba 17:23

Merhabalar, yaklaşık 10 yıllık elektro gitarımı yenileme kararı aldım ve yeni potans ve manyetikler satın aldım ancak manyetik bağlantılarını nasıl yapacağımı bilmiyorum. Ekte belirttiğim gibi Potanslar 5 yollu switch ile geliyor ve kablolaması hazır ancak manyetikleri nereye lehimleyeceğime dair herhangi bir fikrim yok. Ekte belirttiğim fotoğrafta her manyetikte toplam 2 kablo görünüyor bunları nasıl takacağıma dair paintten de olsa çizerek işaretlerseniz sevinirim. Teşekkürler

WhatsApp Görsel 2025-02-19 saat 17.17.56_d8e3f38f.webp

Holydrinker · Çarşamba 17:33

Manyetik markaları ve konfigürasyon nedir. Hepsi single mı , humbucker var mı ?

Nierrora · Çarşamba 17:35

Holydrinker demiş ki:
Manyetik markaları ve konfigürasyon nedir. Hepsi single mı , humbucker var mı ?

Ürünü aldığım yerdeki görsel bu şekilde açıklamada ise çift bobin yazıyor. Çok bi bilgim yok malesef

Holydrinker · Çarşamba 17:41

Nereden aldınız biraz detay paylaşırsanız yardım edebilirim. Manyetikler elinizdeyse kaç kablosu var ?

Nierrora · Çarşamba 17:48

Bobin : https://hizliresim.com/beqma8y
Manyetik link: https://www.temu.com/goods.html?_bg..._1739976423378_nvw0tvofv3&refer_page_sn=10045
Manyetik kablo fotoğraf: https://hizliresim.com/eaeiqal

sanırım fotoğraflarda hata oldu buraya yükledim. Her manyetik tek kablolu tek kablo ikiye ayrılıyor

Holydrinker · Çarşamba 18:21

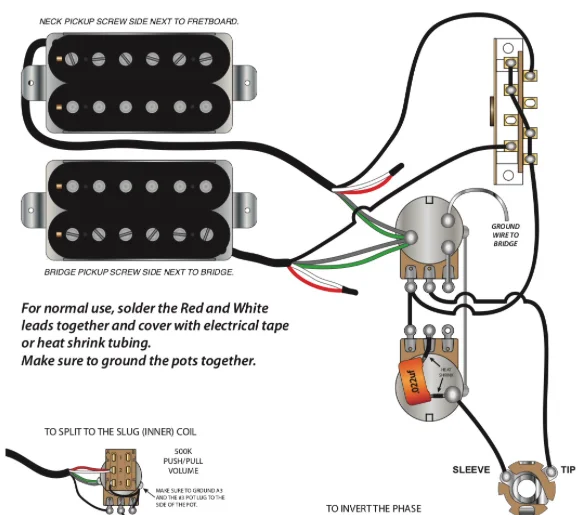

Sizdeki beyaz kablo muhtemelen buradaki siyah yani hot, yine sizdeki çıplak olan kablo da toprağa gidecek yani potansın üst kısmına. Kırmızı ve beyazı boşverin.
Temudan aldığınız manyetikten de büyük bi değişim beklemeyin daha kötü bile olabilir

alierkan · Çarşamba 18:35

Manyetikler bölünemiyor, 3 yollu switch ile kullanılır bunlar, mümkünse 3 yollu alıp onu takın. Ayrıca parçaların topraklama kabloları yok onları yapmanız lazım. Alpha switch wiring diye aratın görsellerden bulursunuz.

Holydrinker · Çarşamba 18:38

alierkan demiş ki:
Manyetikler bölünemiyor, 3 yollu switch ile kullanılır bunlar, mümkünse 3 yollu alıp onu takın. Ayrıca parçaların topraklama kabloları yok onları yapmanız lazım. Alpha switch wiring diye aratın görsellerden bulursunuz.

Yukarıda paylaştığım şemada da bölmüyor zaten. Doğru mudur

Nierrora · Çarşamba 18:52

alierkan demiş ki:
Manyetikler bölünemiyor, 3 yollu switch ile kullanılır bunlar, mümkünse 3 yollu alıp onu takın. Ayrıca parçaların topraklama kabloları yok onları yapmanız lazım. Alpha switch wiring diye aratın görsellerden bulursunuz.

Elektro gitar Switchleri uygun mudur? sipariş vereyim ona göre. Ek olarak bulamadım ama alpha switch wiring diagramı atabilir misiniz gitara uygun olacak

Nierrora · Çarşamba 19:01

Holydrinker demiş ki:
176812 eklentisini görüntüle
Sizdeki beyaz kablo muhtemelen buradaki siyah yani hot, yine sizdeki çıplak olan kablo da toprağa gidecek yani potansın üst kısmına. Kırmızı ve beyazı boşverin.
Temudan aldığınız manyetikten de büyük bi değişim beklemeyin daha kötü bile olabilir

duruma göre ilerleyen zamanlarda 3 4 bin liralık bir manyetik alabilirim ancak şu anlık bununla idare etmem gerekiyor. Diagram bu şekilde ise 3 yollu bir switcher alıp kablolamasını bu şekilde yapayım. Teşekkürler

alierkan · Çarşamba 20:23

Holydrinker demiş ki:
Yukarıda paylaştığım şemada da bölmüyor zaten. Doğru mudur

evet bölmemiş, bölmek istersen diye sol altta push pull bağlantısını vermiş.

alierkan · Çarşamba 20:36

Nierrora demiş ki:
Elektro gitar Switchleri uygun mudur? sipariş vereyim ona göre. Ek olarak bulamadım ama alpha switch wiring diagramı atabilir misiniz gitara uygun olacak

gitarı görmedik gerçi strat tipi pickguard var diye düşünerek bu switch olur, sizin şema telecaster benzeri bir şey

Tele Style Guitar Wiring Diagram

Tele style guitar wiring diagram with three single coils, 5-way lever switch, 1 volume, 2 tones. Typical standard Fender Telecaster guitar wiring. Click diagram image to open/view full size version. Ready to get started? Don't forget the <a...

guitarelectronics.com

tabi topraklama hatlarını unutmadan

alierkan · Çarşamba 20:39

Nierrora demiş ki:
duruma göre ilerleyen zamanlarda 3 4 bin liralık bir manyetik alabilirim ancak şu anlık bununla idare etmem gerekiyor. Diagram bu şekilde ise 3 yollu bir switcher alıp kablolamasını bu şekilde yapayım. Teşekkürler

mutlaka yapın nasıl yapıldığını öğrenin, bir kaza olsa manyetik çöp olsa canınız yanmaz, zaten manyetik ton arayışının merakının sonu yok

Nierrora · Çarşamba 21:23

alierkan demiş ki:
gitarı görmedik gerçi strat tipi pickguard var diye düşünerek bu switch olur, sizin şema telecaster benzeri bir şey

Tele Style Guitar Wiring Diagram

Tele style guitar wiring diagram with three single coils, 5-way lever switch, 1 volume, 2 tones. Typical standard Fender Telecaster guitar wiring. Click diagram image to open/view full size version. Ready to get started? Don't forget the <a...

guitarelectronics.com

tabi topraklama hatlarını unutmadan

pickguard yok girekt ahşap var ancak delik delme konusunda bi sıkıntım yok tek sıkıntım bobinlerdi dediğim gibi
siparişini şimdi vericem attığınız diagramdan da yapıcam çok teşekkür ederim. eksik parçaların gelmesi 2 haftayı bulur sonrasında tekrardan buraya yapıp atarım. tekrardan çok teşekkürler

Nierrora · Çarşamba 21:39

alierkan demiş ki:
mutlaka yapın nasıl yapıldığını öğrenin, bir kaza olsa manyetik çöp olsa canınız yanmaz, zaten manyetik ton arayışının merakının sonu yok

bir de bir sorum olacak. şimdilik 5 yollu switch ile kullansam bir problem olur mu? zaten ilerleyen zamanlarda daha iyi bir manyetik seti almayı düşünüyorum

alierkan · Çarşamba 22:55

Nierrora demiş ki:
bir de bir sorum olacak. şimdilik 5 yollu switch ile kullansam bir problem olur mu? zaten ilerleyen zamanlarda daha iyi bir manyetik seti almayı düşünüyorum

problem olmaz, ama pickguard yoksa bu swiçler için şerit kesim ve vida yuvalarını delmek lazım, gibson tarzı switch daha iyi olur.

Tozlu_Rock · Dün 01:36

Holydrinker demiş ki:
176812 eklentisini görüntüle
Sizdeki beyaz kablo muhtemelen buradaki siyah yani hot, yine sizdeki çıplak olan kablo da toprağa gidecek yani potansın üst kısmına. Kırmızı ve beyazı boşverin.
Temudan aldığınız manyetikten de büyük bi değişim beklemeyin daha kötü bile olabilir

Bu temu denilen yer değilmi ?
hani bişey alınca aldığın şeyi değil de fotoğrafını yollayan

Nierrora · Dün 01:48

Tozlu_Rock demiş ki:
Bu temu denilen yer değilmi ?
hani bişey alınca aldığın şeyi değil de fotoğrafını yollayan

evet öyle ama o dediğiniz olay tamamen insanların salaklığı ile ilgili. Açıklamayı düzgün bir şekilde okumadıkları için o sorun ile karşılaşıyorlar
