Elektronik Aksam - Manyetik / Volume / Tone / Input Bağlantısı

K

koraycan09

İnternette ve forumda konuyla ilgili detaylı bilgi bulamadığım için bu konuyu açtım, umarım doğru yerdedir. Washburn telecaster gitarımın tüm aksamlarını tek tek fotoğraflayıp çıkarmıştım ama telefonum bozulduğu için fotoğraflara ulaşamıyorum. Bir adet 3 yollu switch, bir adet volume potansı, bir adet ton potansı ve iki adet single manyetik mevcut. İki single manyetikten de kırmızı, beyaz ve gri olmak üzere üçer kablo geliyor. Nereye lehimlemem gerektiğini bilmiyorum. Bunun yanı sıra volume ve ton potansını nasıl lehimleyeceğimi de bilmiyorum. Hatta inputtan gelen 2 var onları da nereye lehimleyeceğimi bilmiyorum. Kısacası hiç bişey bilmiyorum elimde fotoğrafları olmadığından dolayı 🙂 internetteki şemalar birbirinden çok farklı ve hiçbiri benim manyetiklerimden çıkan üç kabloyu içericek şekilde bir şema götermiyor. Kısacası tıkandım ama yardımlarınızla beraber kendim onarmak istiyorum.

Çözüm bulabildiniz mi? benim gitarım da manyetikler den gelen siyah kablolar hepsi volume potuna bağlıydı renkli olanlar da 5 yollu switche geliyordu volume ve tonu birbirlerine bağlıydı 1. Dişe ve potun üstüne tone ve gitarın groud kısmı bağlıydı fakat geçen gün switch bozuldu değiştirmem gerekiyor yeni volume potansi aldım fakat switch bozuk olduğundan mıdır nedir bir kaç gündür uğraşıyorum sonuç yok ses gidip geliyor yani çıkış Jack kısmını mi yanlış yere lehimledim acaba halen çözemedim iğrenç sesler geliyor delireceğim 🙁 ibanez rg 370dx gitar ve sitesindeki gibi lehimledim yine de çalışmadı. Yeni bir switch alıp deneyeceğim sonuçları aktaracağım size de kolay gelsin

Blackeaglem demiş ki:
Çözüm bulabildiniz mi? benim gitarım da manyetikler den gelen siyah kablolar hepsi volume potuna bağlıydı renkli olanlar da 5 yollu switche geliyordu volume ve tonu birbirlerine bağlıydı 1. Dişe ve potun üstüne tone ve gitarın groud kısmı bağlıydı fakat geçen gün switch bozuldu değiştirmem gerekiyor yeni volume potansi aldım fakat switch bozuk olduğundan mıdır nedir bir kaç gündür uğraşıyorum sonuç yok ses gidip geliyor yani çıkış Jack kısmını mi yanlış yere lehimledim acaba halen çözemedim iğrenç sesler geliyor delireceğim 🙁 ibanez rg 370dx gitar ve sitesindeki gibi lehimledim yine de çalışmadı. Yeni bir switch alıp deneyeceğim sonuçları aktaracağım size de kolay gelsin
Hepsini görmek için tıklayın...
Cevap veren olmadı saygıdeğer forum üyelerimizden. Siz sorununuzu çözebildiniz mi peki?

Merhaba,
Bulunduğunuz şehirleri bilmiyorum ama eğer ankarada iseniz kenan turgut ya da ferhat yağlıcıoğluna gidiniz hallederler.
Ben bilgi sahini olmadığımdan bir şey söyleyemiyorum

koraycan09 demiş ki:
Cevap veren olmadı saygıdeğer forum üyelerimizden. Siz sorununuzu çözebildiniz mi peki?
Hepsini görmek için tıklayın...

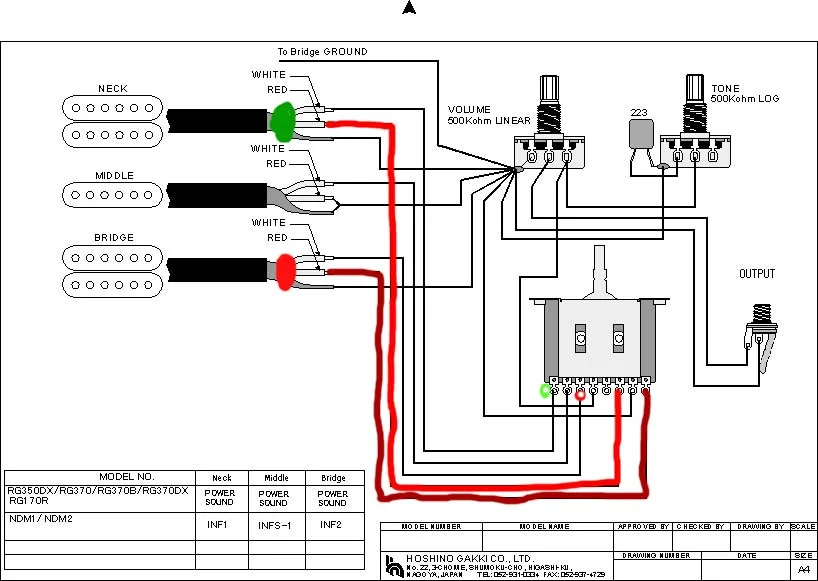

Hocam ben sorunu çözdüm 5 yollu Switch bozuktu yeniledim sizin sorunuzun cevabına gelirsek tabi eğer aynı mantıksa ibanez wiring şemasından belki yola çıkabilirsiniz. Siyah kablolarin hepsi volume potuna geliyor renkliler switche , volume ile pot baglantisi da şöyle oluyor; toneden gelen siyah kablo volume'un uzerine beyaz kablo da volumun en soldaki dişine geliyor, kısaca resimdekinin 3 single diye dusunup yapın veya gitar modeli yazıp wiring diagram aratın belki çıkar olmazsa benim ibanez in mantığı deneyin işinize yarar diye şunu bırakayım saygılarımla...

IBANEZ RG370DX.webp

Son düzenleme:
koraycan09 demiş ki:
İnternette ve forumda konuyla ilgili detaylı bilgi bulamadığım için bu konuyu açtım, umarım doğru yerdedir. Washburn telecaster gitarımın tüm aksamlarını tek tek fotoğraflayıp çıkarmıştım ama telefonum bozulduğu için fotoğraflara ulaşamıyorum. Bir adet 3 yollu switch, bir adet volume potansı, bir adet ton potansı ve iki adet single manyetik mevcut. İki single manyetikten de kırmızı, beyaz ve gri olmak üzere üçer kablo geliyor. Nereye lehimlemem gerektiğini bilmiyorum. Bunun yanı sıra volume ve ton potansını nasıl lehimleyeceğimi de bilmiyorum. Hatta inputtan gelen 2 var onları da nereye lehimleyeceğimi bilmiyorum. Kısacası hiç bişey bilmiyorum elimde fotoğrafları olmadığından dolayı 🙂 internetteki şemalar birbirinden çok farklı ve hiçbiri benim manyetiklerimden çıkan üç kabloyu içericek şekilde bir şema götermiyor. Kısacası tıkandım ama yardımlarınızla beraber kendim onarmak istiyorum.
Hepsini görmek için tıklayın...
Eğer sizin gitarda 3 single manyetik varsa sizin daha kolay olur diye düşünüyorum, manyetiklerden gelen beyaz kablolar switche siyah kablolar volume potunun uzerine lehimleniyor, tahminim aynı mantık olabilir yine de görmeden bir şey diyemiyorum sağlıcakla kalın.

Blackeaglem demiş ki:
Eğer sizin gitarda 3 single manyetik varsa sizin daha kolay olur diye düşünüyorum, manyetiklerden gelen beyaz kablolar switche siyah kablolar volume potunun uzerine lehimleniyor, tahminim aynı mantık olabilir yine de görmeden bir şey diyemiyorum sağlıcakla kalın.
Hepsini görmek için tıklayın...
2 single var bende dostum. Attığın şemadaki gibi 1 2 tane daha denemiştim ama şuan ton potansı da volume gibi oldu ses açıp kapatıyo 🙂 uğraşıcam biraz daha öyle görünüyor
