Merhabalar, geçenlerde ufak bir amfi restorasyonu yaparken meslek lisesi yıllarımdan kalma(2010) entegreler buldum, teker teker hepsinin özelliklerini araştırdım. İçinden ikisi dikkatimi çekti biri 4049 CMOS hex inverting buffer diğeri PT2399 delay entegresiydi.
Bunlarla çok ilginç şeyler yapılabiliyor özellikde PT2399 reverb, delay, basit chorus gibi modülasyonlarda kullanılıyor, 90'larda karaoke makineleri için geliştirilmiş 44kb hafızası olan basit bir dijital entegre ama kullanım alanı çok geniş 2010'dan önceki çoğu delay pedalı da bu entegreyi kullanıyor, basit ama kullanımına dair hala yeni şeyler keşfediliyor. Tek sıkıntısı uzun delay için temiz sinyal veremiyor 400ms den sonra hafif kirleniyor 600ms'den sonra ki pedalın limiti bu delaylarda distortion duyuluyor.

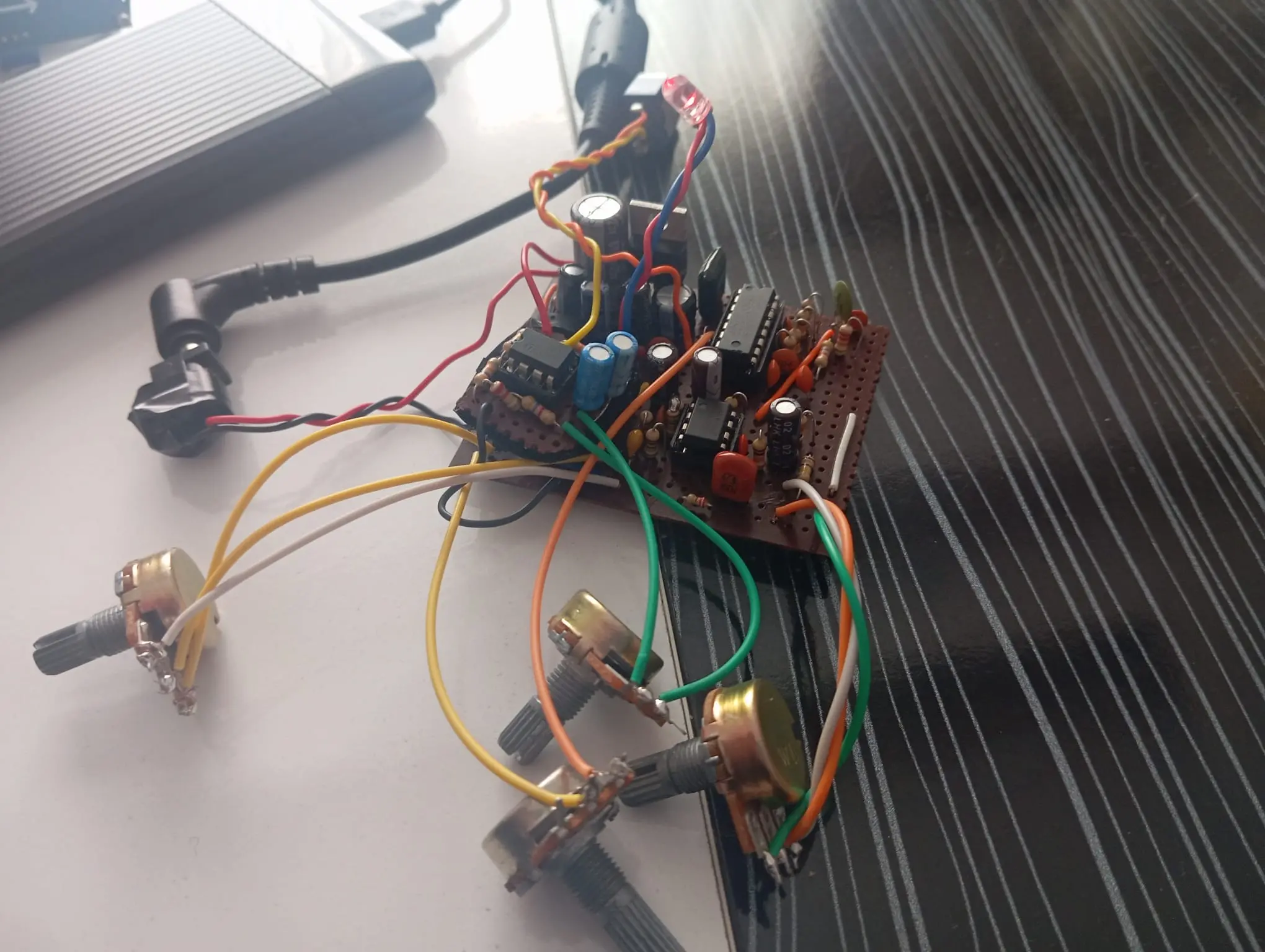

Basit sayılabilecek bir pedal yaptığım tek mod pt2399'a lfo eklemek oldu, sinyal non-inverting buffer ve wet&dry için tekrar non-inverting op-amp'a giriyor, internette bir sürü topoloji mevcut, şahsen Boy in Well pedalına yakın bir topoloji kullandım. Tek değiştirdiğim direnç ve kapasitör değerleri oldu, ton kontrolü olmadığından daha koyu bir delay olmasını istedim, besleme için büyük kapasitörler kullandım ve output için gain yapısını biraz değiştirdim. Delikli bakırsız partinaksa point to point birleşim yaptığımdan ve pedal kutusunda potans için 5 delik olduğundan fikir olarak çok ileri gidemedim, farklı lfo dalgaları ve derinliği eklemek isterdim yada led-ldr kontrollü delay zamanlaması ama amacım en başta eldeki malzemeleri değerlendirmek olduğundan tek modla yetindim.
İlk defa dijital bir entegreyle çalıştığımdan araştırma kısmı çok zaman aldı, uzun soluklu bir pedal olması için içindeki her kabloyu haraket etmelerini engellemek için silikonladım. Pedal kutularının içindeki devreleri çıkartıp yeni devre kurmak gibi kötü bir huyum var...
Şekli şemali de fena değil gibi, pcb'ye erişimim olmadığından biraz zorladı ama olsun... el işi oldu.
İlk defa videolu demo aldım, bu seferlik böyle idare edin.
Strat >>Delay>THR clean channel, tamamen kuru sinyal.
